Descripción general
El interruptor de encendido GELEI GLD11-80 es un interruptor de leva giratorio de servicio pesado diseñado para aplicaciones de alta confiabilidad, incluidos sistemas de vacío de grado industrial como el tanque de inmersión termocontraíble al vacío E-VAC-T6050. Diseñado para un control de precisión y altos estándares de seguridad, es ideal para gestionar el aislamiento eléctrico, la conmutación de control manual y el apagado de equipos en entornos operativos hostiles.
Características clave
-
Modelo: GLD11-80
-
Tipo: Interruptor de leva giratorio
-
Aplicación: Control de potencia para tanques de inmersión termocontraíbles al vacío, particularmente el modelo E-VAC-T6050
Especificaciones eléctricas
-
Tensión nominal de aislamiento (Ui): 690 V
-
Tensión nominal de funcionamiento (Ue): 440 V CA (categoría de utilización AC-23A)
-
Frecuencia: 50 Hz
-
Corriente nominal de funcionamiento (Ie): 57 A
-
Corriente térmica convencional (Ith): 80 A
-
Corriente de cortocircuito admisible (Icw): 684 A durante 1 s
-
Corriente máxima de resistencia (Icm): 968 A
Estas especificaciones permiten un funcionamiento seguro y eficiente en condiciones de alta corriente, lo que hace que el interruptor sea muy duradero y confiable en entornos de alta demanda.
Diseño y construcción
-

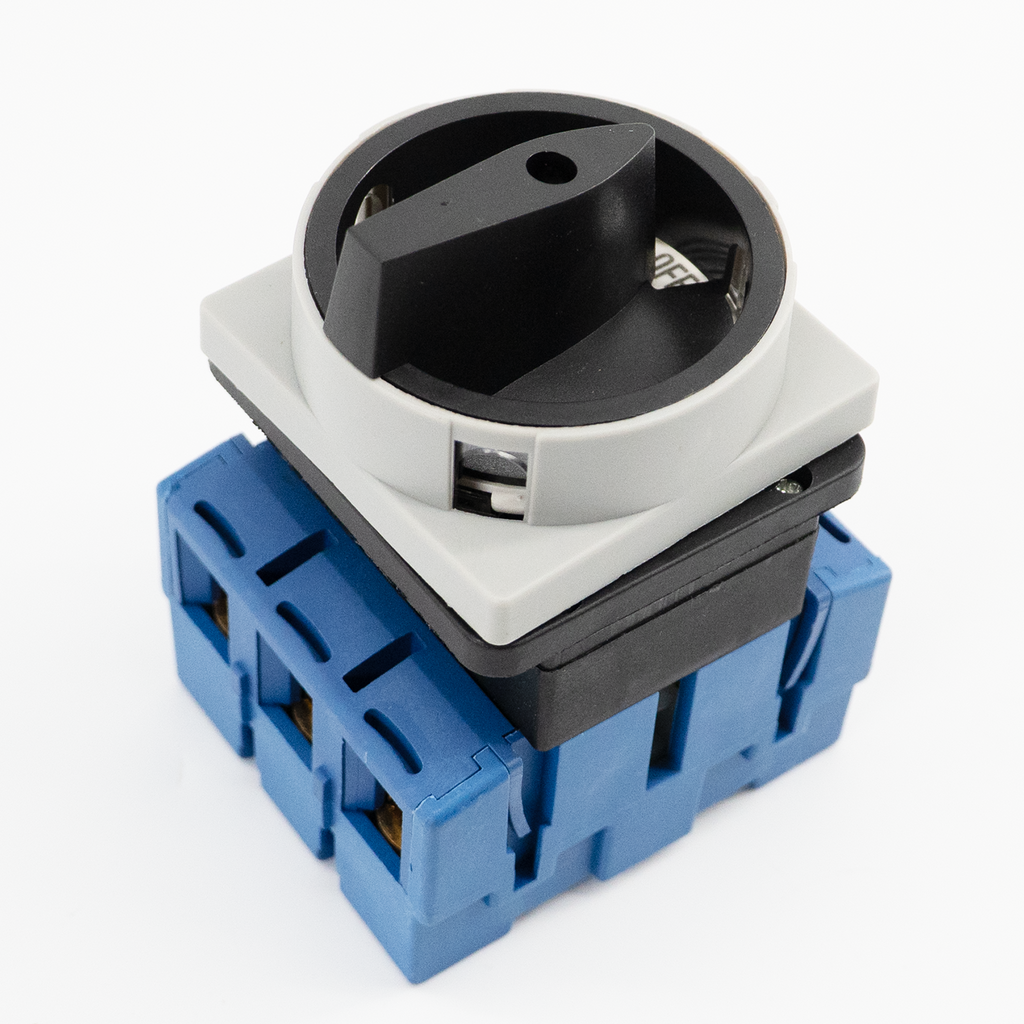

Actuador codificado por colores: La gran manija giratoria negra con un indicador de posición amarillo permite una conmutación manual intuitiva y visibilidad de la posición.
-
Construcción modular: La base y el cuerpo del interruptor están alojados en una robusta carcasa de material compuesto azul y gris para un montaje seguro en riel DIN o panel.
-
Factor de forma compacto: Adecuado para la integración en paneles de control de maquinaria compacta como tanques de termocontracción al vacío.
Compatibilidad y uso
-
Caso de uso principal: Diseñado para usar con el tanque de inmersión termocontraíble al vacío E-VAC-T6050, proporcionando un medio seguro y de fácil acceso para aislar o activar la energía.
-
Funciones operativas: Ideal para control de encendido/apagado, desconexión por mantenimiento y escenarios de apagado de emergencia.
Cumplimiento y estándares
-
Cumple con los estándares internacionales de seguridad eléctrica para aparamenta industrial.
-
Las marcas y etiquetas proporcionan una referencia clara a las clasificaciones operativas IEC para facilitar la inspección y el cumplimiento normativo.
Ventajas
-
Orientado a la seguridad: Las altas clasificaciones de Icw e Icm proporcionan una tolerancia a fallas superior.
-
Facilidad de instalación: Diseñado para un montaje rápido y un cableado sencillo.
-
Claridad operativa: El actuador giratorio con marcación de posición garantiza una indicación clara de encendido/apagado.
